Visualisation de données
de la bibliothèque publique de Seattle

par Leïla Jacquet

20000 livres, films, dvd et cd sortent chaque jour de la bibliothèque public de Seattle. De septembre 2005 à aujourd'hui, ces données sont réceptionnées toutes les heures, environ 2 millions d'articles sortent par an. Il s'agit d'une ressource riche et idéale pour découvrir la visualisation de données abstraites en leur donnant une forme à travers la programmation et la conception visuelle. Durant ce workshop de cinq jours, nous nous sommes concontrés sur l'étude des données et les manières de les visualiser ces données.

Nous avons d'abord passer du temps à comprendre les données, à se familiariser avec elles et avec la source : un fichier XLM.

fichier XML
Fichier source XML.

J'ai alors décidé de montrer les liens entre les articles qui sortent de la bibliothèques. Dans un premier temps je souhaitais faire le liens entre les livres par les mots clés.

Liens entre les articles
Créer des liens entre les articles.

Pour ce faire, la base de données sous forme XLM n'était pas pratique. J'ai donc décidé, avec l'aide de Théo Reichel, d'utiliser MySQL. Théo a préparé la base de données dans MySQL Pro pour que je puisse interroger la base facilement. J'ai ensuite utilisé la librairie SQL dans Processing afin d'interroger la base de données.

Même livre = même couleur
Une couleur = un même livre.

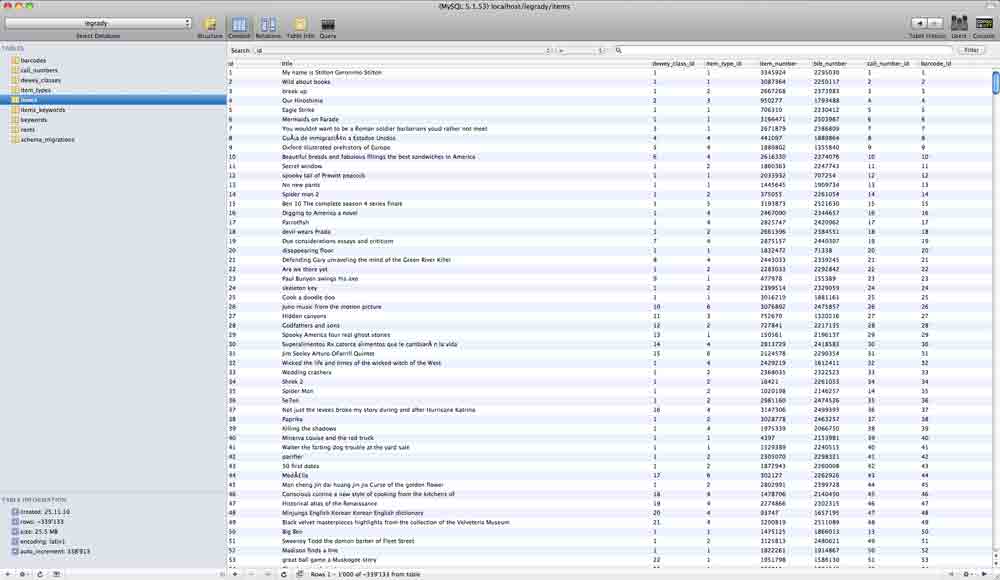

Base de données dans MySQL
Base de données dans MySQL.


Requette dans MySQL
Requette dans MySQL.
Librairie SQL dans Processing
Librairie SQL dans Processing.
Requette SQL dans Processing
Requette SQL dans Processing.

En interrogeant la base de données, je me suis apperçue qu'il serait intéressant de voir la fréquence d'emprunt de chaque article. Finalement, j'ai décidé de créer des liens non plus entre les livres qui contiennent les mêmes mots clés mais entre un même livre. Ce qui permettrait de voir la fréquence d'emprunt.

Fréquence d'emprunt
Montrer la fréquence d'emprunt.

A ce jour, le programme n'est pas terminé. Nous pouvons uniquement voir les livres, qui contiennent un mot (ici : pregnancy), triés par ordre chronologique. Je vais tenter de créer les liens entre les livres d'ici peu. Je souhaite m'inspiré du travail de Martin Wattenberg et de Martin Dittus afin de travailler le design.

Les livres contenant le mot pregnancy triés par ordre alphabétique
Les livres contenant le mot pregnancy triés par ordre alphabétique.
